全自动化学发光荧光图像分析系统
产品概述

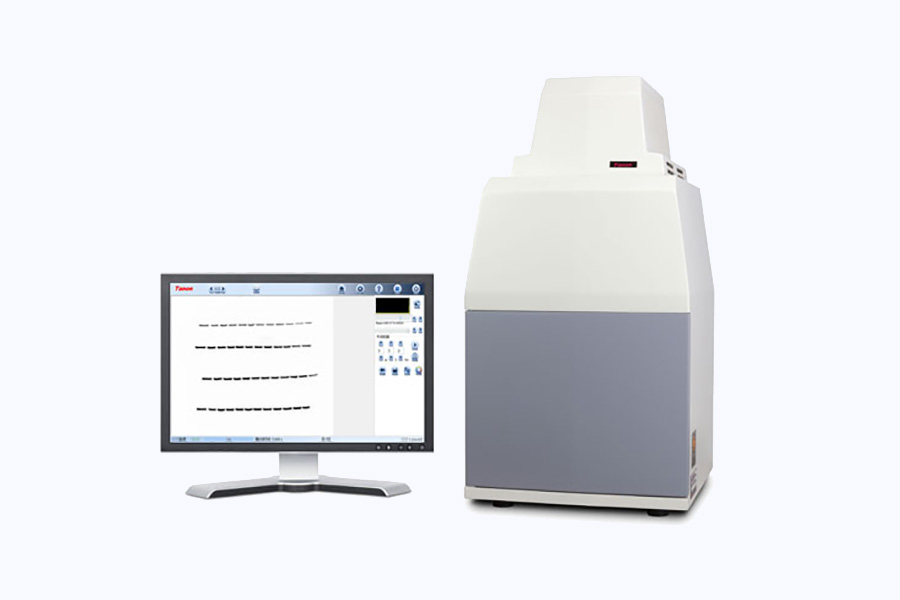

Tanon-5200 Multi 是上海天能科技有限公司（Tanon）推出的一款高性能全自动化学发光/荧光图像分析系统。作为国产成像系统的领先品牌，天能将化学发光、多色荧光检测与普通凝胶成像三大功能整合于一体，为用户提供了“一机多用”的高性价比解决方案。
该系统采用原装进口高分辨率低照度制冷CCD，结合F/0.8大口径高通透电动镜头，能够捕获到极微弱的荧光和化学发光信号。深度制冷的CCD最大程度消除了背景噪声，可以获得优异的图像质量；超大光圈电动镜头有效收集微弱信号；可选配多种荧光光源以及多位电动滤光片轮，满足核酸成像、ECL成像、多色荧光等多种实验需求。
该仪器已在江南大学、广西大学、山东建筑大学等国内多所高校及科研机构投入使用，广泛应用于生命科学研究、药物研发与筛选、医学诊断等领域。
核心性能与技术优势
1. 高灵敏度制冷CCD相机——微弱信号的捕获者
Tanon-5200 Multi 的核心是其搭载的原装进口科研级深度制冷CCD相机：
| 性能参数 | 规格指标 |
|---|---|
| CCD芯片 | Sony ICX694 / ICX695（4/3英寸） |
| 有效像素 | 2750 × 2200 / 2688 × 2200（约605万像素） |
| 像素尺寸 | 4.54 μm × 4.54 μm |
| 制冷方式 | 三级半导体热电式TEC制冷 |
| 制冷温度 | 低于环境温度65℃（绝对温度-30℃至-40℃） |
| 感光效率 | >75% @600nm，量子效率≥78% |
| 暗电流 | <0.00015 e⁻/pixel/sec @ -30℃ |
| 读出噪声 | <4 e⁻ RMS |
| 动态范围 | >4.6个数量级，16 bit（0-65535灰阶） |
深度制冷技术使CCD能够在长时间曝光时保持极低的背景噪声，可检测低于阿克级（attogram） 的蛋白样品，确保微弱化学发光信号也能被清晰捕获。
2. F/0.8超大光圈电动镜头——通光量的突破
大口径高通透电动镜头：F/0.8超大光圈，通光量比常见F/0.95镜头提高40%，能有效收集微弱发光信号
电动控制：可通过电脑软件进行焦距调整，实现全自动对焦
兼容多种样品厚度：配合导轨式双位载物样品平台，兼容拍摄样品厚度0.01-10cm
3. 多模式成像能力——一机多用
Tanon-5200 Multi将多种成像模式整合于一体：
| 成像模式 | 主要应用 |
|---|---|
| 化学发光 | Western Blot、Southern Blot、Northern Blot、Dot Blot |
| 多色荧光 | Cy2、Cy3、Cy5、FITC、Alexa Dyes等多色荧光标记检测 |
| 紫外荧光 | 核酸胶（EB、SYBR Green、GelRed、GelGreen等）成像 |
| 可见光 | 蛋白胶（考马斯亮蓝、银染）、组织切片成像 |
| 免染成像 | 无需染色即可快速检测蛋白电泳效果 |
| 植物活体成像 | 植物荧光活体成像 |
4. 全自动光源系统与滤光片轮
透射光源：302nm紫外透射（自动定时关闭，开门自动关闭防泄露）、白光透射（可选配蓝光透射）
反射光源：254nm/365nm反射紫外、LED反射白光（冷光）
RGB多色荧光激发光源：双侧高强度无影红、绿、蓝三通道荧光激发光源，每一个荧光通道装备两组激发光源，实现Cy2、Cy3、Cy5等多色荧光的均匀激发
5位电动滤光片轮：电脑控制自动定位，标配590nm滤光片，可选配535nm、605nm、699nm等多种波长滤光片，一键式切换，满足不同实验需求
5. 一体化机箱设计
双层PC/ABS材质暗箱：确保完全密闭，有效屏蔽外界光线干扰
全自动控制：可通过电脑进行聚焦、透射光源及反射光源的全自动控制
实时观测：可通过电脑进行凝胶与化学发光图像的实时观测
外围尺寸：约45×76×40 cm，节省实验室空间
6. 智能化图像采集功能
自动曝光功能：系统自动判断最佳曝光时间，无需反复摸索
区域自动曝光：可针对感兴趣区域进行曝光优化
累积曝光模式：可设定连续采样的次数及曝光时间，进行动态连续拍摄，用户可挑选最满意的图像保存
序列图像保存：无需单张图片分别存储，方便管理
过饱和像素提示：拍摄中可显示过饱和像素，保证精确定量
7. 全中文分析软件——功能强大、操作便捷
Tanon-5200 Multi 配备全中文GIS 1D图像采集和分析软件，具有以下特点：
多格式识别：自动识别8bit、10bit、14bit、16bit的图像
实时采集：可用于核酸、蛋白电泳凝胶图像和化学发光图像的实时采集
独立操作：图像采集、灰度分析、Marker叠加等功能独立操作，互不干扰
图像处理：具有图像旋转、裁剪、反色等优化处理功能，支持添加文字注释或符号
自动分析：自动条带检测、自动分子量测算、自动条带浓度测算
定量分析：相对含量百分数分析、绝对浓度/密度计算
高级功能：点杂交和菌落计数分析、菌落面积分析与排序
图像叠加：可对两个图像进行合并显示并进行分析
数据导出：分析数据可输出至Excel及TXT文件
多种输出格式：8bit Tif、14bit Tif、16bit Tif、bmp、jpg
技术规格摘要
| 项目 | 规格参数 |
|---|---|
| 型号 | Tanon-5200 Multi |
| 品牌 | 上海天能（Tanon） |
| CCD相机 | 原装进口科研级深度制冷CCD |
| 有效像素 | 605万像素（2750×2200 或 2688×2200） |
| 制冷温度 | 低于环境温度65℃（绝对温度-30℃至-40℃） |
| 镜头 | F/0.8大口径高通透电动镜头 |
| 透射光源 | 302nm紫外、白光（可选配蓝光） |
| 反射光源 | 254nm/365nm紫外、LED白光、RGB三色荧光 |
| 滤光片轮 | 5位电动控制自动定位滤光片轮 |
| 标配滤光片 | 590nm |
| 样品平台 | 导轨式双位载物平台，兼容0.01-10cm厚度 |
| 拍摄面积 | 20cm × 20cm |
| 机箱尺寸 | 约45 × 76 × 40 cm |
| 软件 | Tanon GIS 1D全中文图像采集分析软件 |
适用样品与检测范围
印迹膜
Chemiluminescent、ECL、ECL plus、CDP Star、SuperSignal、CSPD、LumiGlo、Cy2、Cy3、Cy5、FITC、Alexa Dyes、DyLight Dyes、ProQ Diamond、ProQ Emerald 300、ProQ Emerald 488、IR Dye 680等
核酸检测
各种荧光染料，如Ethidium bromide、SYBR Gold、SYBR Green、GelSafe、GelRed、GelGreen、SYBR Safe、GelStar、Fluorescein、Texas Red、Oligreen、Picogreen等标记的DNA/RNA检测
蛋白检测
考马斯亮蓝胶、银染胶，以及Coomassie Blue、Copper stain、Zinc stain、Flamingo、Oriole、Silver stain、Coomassie Fluor Orange、SYPRO Ruby、Krypton等染料标记的胶/膜/芯片
其他应用
各种杂交膜、蛋白转印膜、培养皿菌落计数、酶标板、点杂交、蛋白芯片、TLC板、植物活体成像
主要应用领域
| 应用领域 | 典型应用 |
|---|---|
| 生命科学研究 | Western Blot、Southern Blot、Northern Blot检测 |
| 药物研发与筛选 | 药物靶点验证、药效评估 |
| 医学诊断 | 疾病相关生物标志物检测 |
| 食品科学与环境监测 | 微生物学检测、污染物分析 |
| 植物科学研究 | 植物荧光活体成像 |
| 核酸检测 | DNA/RNA凝胶电泳成像分析 |
| 蛋白检测 | 蛋白纯度分析、蛋白定量 |
使用注意事项
样品放置：机箱上层板（黑色）进行化学发光和荧光拍摄；机箱下层进行考马斯亮蓝胶、银染胶和核酸胶拍摄，拍摄之前需将白光板放置在正确位置
清洁维护：使用结束后务必将内部的胶或印迹膜取出；保持观测室内环境干燥，及时将遗留在紫外板或白光转换屏上的液体擦干（可使用软纸巾）
紫外防护：透射紫外光源具有自动定时关闭功能，开门自动关闭紫外灯，防止紫外线泄露，使用过程中请注意防护
问题处理：遇到问题不要随意操作，可请教有经验人员或联系管理员、厂家技术支持
预约使用：多数共享平台需提前预约，具体以各机构管理规定为准
总结
上海天能 Tanon-5200 Multi 全自动化学发光/荧光图像分析系统凭借其原装进口深度制冷CCD（绝对温度-30℃至-40℃）、F/0.8超大光圈电动镜头、605万像素高分辨率、>75%的感光效率以及化学发光、多色荧光、可见光成像于一体的多功能设计，已成为国内生命科学和药物研发领域广泛认可的高性能成像平台。
该系统的核心价值在于：
高灵敏度：深度制冷CCD + F/0.8大光圈镜头，可检测阿克级蛋白样品
多功能一体化：化学发光、多色荧光、紫外荧光、可见光成像一机完成
全自动操作：电动镜头、电动滤光片轮、自动曝光，极大简化操作流程
国产性价比优势：国际品质的硬件配置，国产仪器的价格与服务
强大的分析软件：全中文界面，自动条带检测、定量分析、菌落计数等功能一应俱全
广泛的用户基础：服务国内5000+家单位，众多科研成果发表于高水平期刊
无论是常规的Western Blot化学发光检测、多色荧光Western Blot分析，还是核酸凝胶成像、蛋白胶分析、植物活体成像，Tanon-5200 Multi都能提供稳定、高效、精准的成像解决方案，是国产高端成像仪器的优秀代表。
